等静压：固态电池固固界面终极解法

导读

等静压技术的核心特征在于施加的各向压力均匀一致。其物理学基础是帕斯卡定律：在不可压缩的静止流体（液体或气体）中，任意一点受到外力，产生的压强增值会瞬间、等大地传递至流体的各个方向。

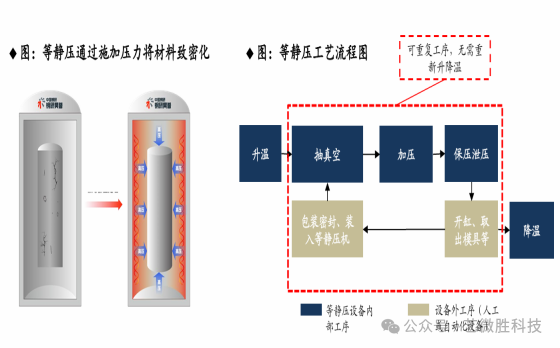

如图1所示，当流体介质（空气或液体）顶部受压时，压力将无损地传递到样品的每一个表面。在固态电池领域，这种机制能迫使固体颗粒发生微观重排和塑性流动，消除内部空隙，提高界面致密度，从而有效降低内阻。

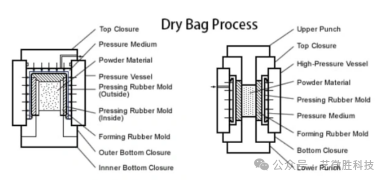

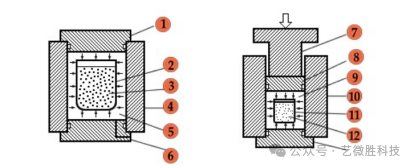

等静压技术依据模具和传压方式的不同，分为湿袋静压和干袋静压，两者各具优劣，适用场景不同：

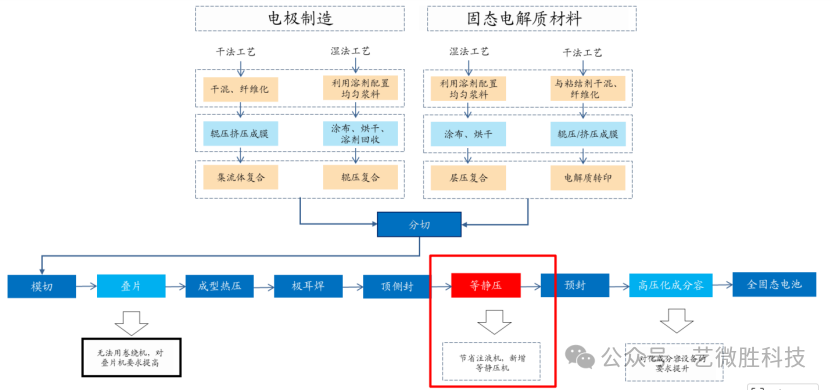

等静压技术在全固态电池制备中的应用主要体现在以下两个方面：

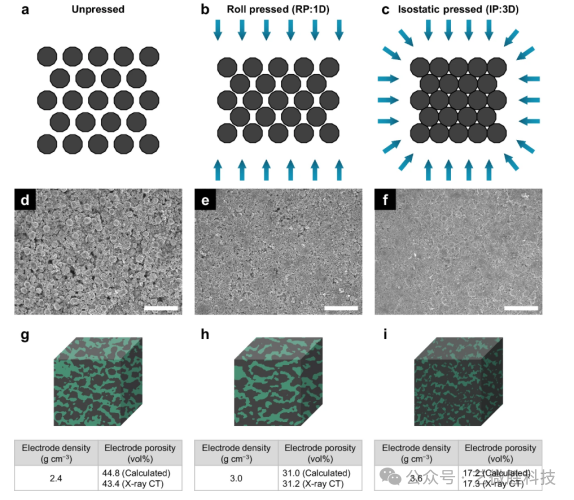

复合电极制备（致密化）：如图3所示，对比无压力、单轴压力和温等静压（WIP）制备的电极。等静压制备的电极几乎不含空隙，其测量孔隙率与理论计算值高度一致。这表明等静压能构建连续的离子/电子传输网络，优势显著。

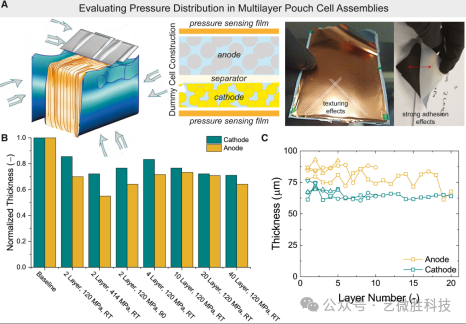

多层电芯堆叠（界面优化）：如图4所示，等静压处理被用于复合电极的堆叠过程，为多层结构提供均匀的压力。研究对比了不同等静压条件下的电极厚度变化，结果显示：即使堆叠层数达到 40 层，电芯结构依然完整，未对电池性能造成负面影响。该工艺有效增强了阴极的孔隙率、附着力和倍率性能。

工艺流程

等静压工艺的内外部工序如图5所示，主要包含五个步骤：

1. 升温： 达到预定工艺温度。

2. 抽真空： 排除包套或腔体内的空气。

3. 加压与保压： 施加高压并保持一定时间，实现致密化。

4. 加样品： 工业生产中通常先装料再进行上述步骤。

5. 降温卸压： 完成致密化后冷却取出。

设备类型与选型

等静压设备主要分为三种，其工作压力、温度范围及适用领域各不相同：

1.冷等静压机 (CIP)：

条件：室温，压力100-630Mpa

定位： 前处理工序。通常先把固态电解质压成初步的膜（粗加工，致密度约92%）。

2.温等静压机 (WIP)：

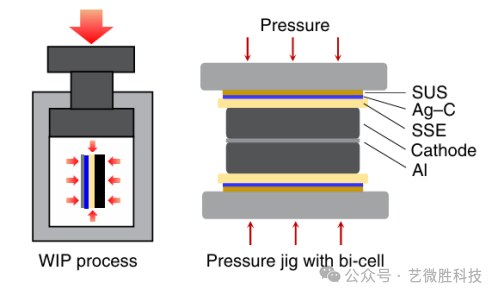

条件：温度 50-500℃，压力50-500MPa

定位： 量产主流路径。用于最终压实（精加工，致密度90%-95%）

3.热等静压机 (HIP)：

条件： 超高温 （1000-2200℃）

定位： 虽致密度很高，但因成本高昂且温度过高，暂不适用于电池量产。

工艺流程在全固态电池制备中，等静压技术主要解决“固-固界面”问题

• 作用机理：固态电池层与层之间易存在接触不良。等静压通过各向同性的超高压强（通常 >100MPa），迫使固体材料发生微观的塑性流动和颗粒重排，极大提升界面接触面积。

• 性能提升数据：经等静压处理后，电池性能显著提升

• 离子电导率： 提升 30%以上

• 界面阻抗： 降低50%-70%

• 循环寿命： 延长约 40%。

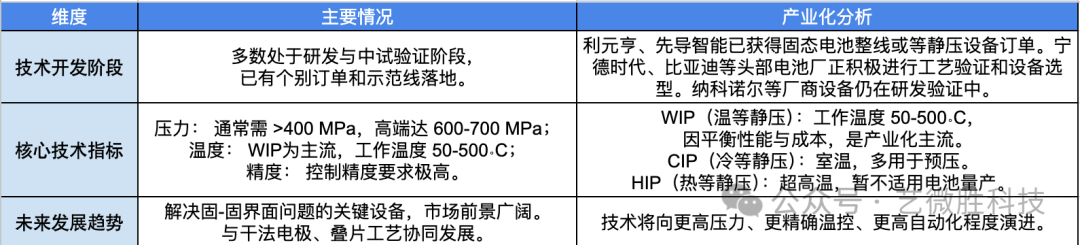

• 路径： 温等静压（WIP） 被产业界普遍认为是当前固态电池量产的优解。它能在适当的温度（避免损坏材料）和压力下实现致密化，同时在设备成本和生产效率之间取得了较好的平衡。

目前，等静压设备正处于研发与中试验证阶段，预计 2026年后随固态电池量产而放量，技术将向更高压力、更精确温控、更高自动化程度演进。

Q&A

Q1：等静压技术具体应用在固态电池制造的哪些环节？

主要可用在3个环节：

• 固态电解质膜的制备： 制备高致密、高强度、无缺陷的致密电解质隔膜。

• 复合电极的制备： 构建稳固的“固-固”接触界面和连续的离子电子传导网络。

• 全电池的集成与封装： 优化层间界面接触，实现“电芯级”的贴合。

Q2：等静压工艺中的关键参数（压力、温度、保压时间）如何影响性能？

• 压力： 是致密化和界面优化的直接驱动力。压力不足导致界面阻抗大；压力过高，则可能压碎活性物质和固态电解质颗粒，破坏晶体结构，甚至导致集流体变形或短路

• 温度： 影响材料的塑性和流动性。适中的温度能够降低材料的屈服强度，使其在相同压力下更容易发生塑性流动和变形，实现更好的致密化效果。

• 保压时间： 决定了压力作用的持久性和应力弛豫的程度。时间过长会降低生产效率，且对性能提升的边际效应递减，甚至可能因长时间高压导致粘结剂蠕变失效。

Q3：等静压技术在处理不同固态电解质时，工艺和效果上有何异同？

不同的电解质特性不同，等静压的工艺侧重点也不同。比如硫化物核心是“成型”与“界面融合”；氧化物核心是“致密化”与“破碎-再结合”。但无论哪种电解质，等静压技术都比辊压更能有效地提高材料的整体密度和均匀性，并减少对活性物质的机械损伤。
