Heng Wang, Rui Wang, Christopher A. O'Keefe, et al. The interplay between stack pressure, mechanical expansion and degradation pathways in lithium-ion batteries. Nature Energy (2026). ht·tps://doi.org/10.1038/s41560-026-02087-6.
近日,剑桥大学Michael De Volder教授与Clare P. Grey院士团队以“The interplay between stack pressure, mechanical expansion and degradation pathways in lithium-ion batteries"为题发表在国际顶级期刊Nature Energy上。作者开发了一种高精度堆压控制与膨胀测量工具,通过将堆压提升至典型初始值的约四倍,使石墨||NMC811软包电池的循环寿命翻倍。研究揭示了不同的退化机制在堆压窗口之外出现:低堆压加速正极开裂,而高堆压促进负极析锂,并首·次阐明了这一现象背后的电-力耦合退化机理。
锂离子电池(LIBs)的电化学退化机制已被广泛研究,但机械因素对长期循环稳定性的影响仍知之甚少。堆叠压力(Stack Pressure)在固态电池和金属负极电池中的重要性已被广泛认可,但在传统LIBs中,其长期影响尚未得到充分探索。
1.低堆压的性能影响:低堆压可能导致正极颗粒开裂加剧,引发过渡金属溶出和负极SEI过度生长,进而加速容量衰减;
2.高堆压的性能影响:高堆压会压缩电极孔隙率,阻碍离子传输,导致局部过电位升高并引发负极析锂,同样加速电池失效;
3.缺乏精准控制工具:传统扣式电池或螺栓/弹簧加压方式无法在电池膨胀和老化过程中保持恒定的堆压,导致压力-性能关系的研究存在不确定性。
作者通过设计的精密工具,在1.5 bar(超低压XLP)、3 bar(低压LP)、6.5 bar(中压MP)、12.5 bar(最佳压力OP)和37.5 bar(高压HP)五个压力水平下进行测试。研究发现:

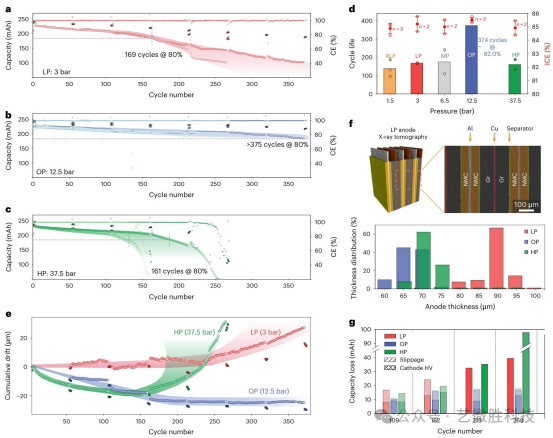

1.最佳压力(OP, 12.5 bar):将典型初始压力(~3 bar)提升约四倍,电池循环寿命实现翻倍(>375次循环达到80%容量保持率),远优于低压LP(169次)和高压HP(161次)。
2.低堆压(LP, 3 bar):加速正极颗粒开裂。基于颗粒材料力学理论,低压下少数颗粒承受大部分负载,导致应力集中,引发裂纹扩展(主要沿40-50°剪切角度),增加正极表面积。这会加剧过渡金属(Ni、Mn)溶出和跨界面迁移,导致负极SEI过度生长(形成多孔、保护性差的有机SEI),并隔离部分锂化石墨,造成锂库存和活性材料损失。
3.高堆压(HP, 37.5 bar):初始阶段压缩电极,降低孔隙率并可能堵塞隔膜孔,阻碍离子传输。这会引发局部过电位升高,导致负极析锂。析锂进一步消耗活性锂,并导致膨胀急剧上升,最终加速电池失效。
图1展示了本工作开发的高精度膨胀计与堆压控制工具,该工具能够独立于SOC和电池老化状态维持恒定堆压,压力波动低于0.8%。

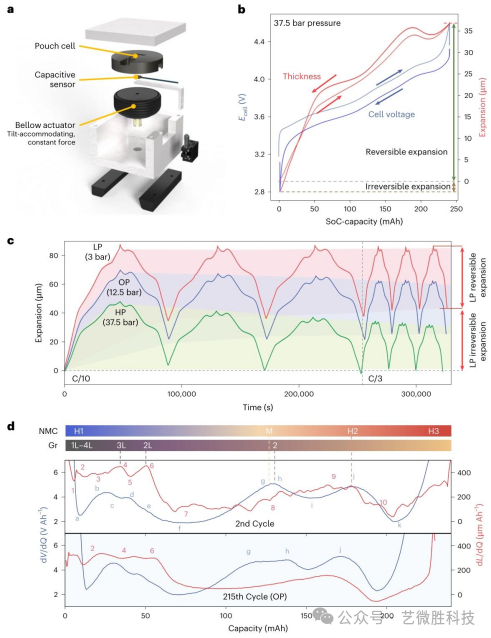

图1:原位膨胀测量揭示堆压依赖性厚度演变。a,定制的膨胀计和堆压控制工具组件分解图。b,HP条件下第三次C/10化成循环中电池厚度膨胀和电压随容量的变化。c,LP、OP和HP条件下前三次C/10慢速化成循环和随后三次C/3循环的电池厚度演变。d,代表性早期循环和老化后循环的微分厚度膨胀和微分电压曲线。
本研究不仅关注堆压对电化学性能的影响,还在方法·论上实现了重要突破——将微分电压分析(DVA)与微分厚度分析相结合(图1d)。传统DVA仅依赖于电压曲线中的特征峰来区分正负极和锂库存损失,而本文引入的dL/dQ曲线能够更清晰地识别负极的石墨嵌锂阶段(特征标记1-6),这些特征在传统dV/dQ中较难分辨。通过双维度分析,作者发现不同堆压条件下的容量损失来源存在本质差异:
·循环初期(109次):所有压力条件下的锂库存损失(slippage)相近,占容量损失的一半以上。
·循环中期(162次):OP电池的slippage保持稳定,但LP和HP电池的slippage显著增加,且HP电池出现明显的正极·高电压区容量损失。
·循环后期(>200次):LP和HP电池的DVA特征峰逐渐消失,而OP电池的退化特征变化缓慢。
作者综合运用光学显微镜、⁷Li固态核磁共振(NMR)、同步辐射X射线衍射(sXRD)、X射线光电子能谱(XPS)、微波等离子体原子发射光谱(MP-AES)和飞行时间二次离子质谱(ToF-SIMS)等多种表征手段,揭示了不同堆压下的负极退化机制(图2)。

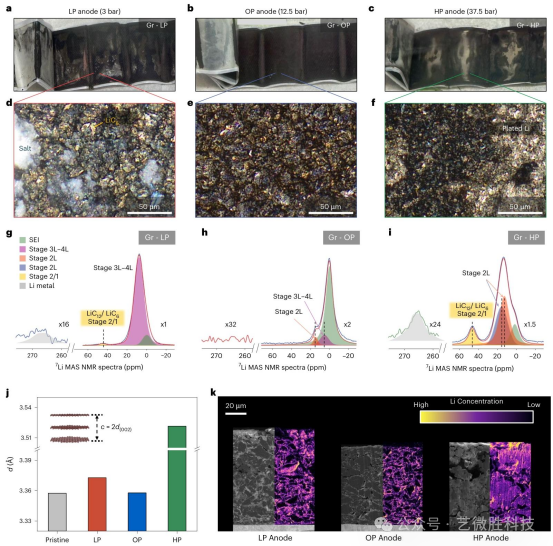

图2:不同堆压下循环后石墨负极的锂异质性与结构演化。a-c,LP、OP和HP条件下循环268次后的负极照片。d-f,相应的光学显微镜图像。g-i,⁷Li固态核磁共振谱。j,sXRD计算的原位和循环后石墨层间距。k,横截面SEM和ToF-SIMS的锂浓度分布图。
·OP负极(12.5 bar):表面相对均匀的黑色石墨,NMR光谱中仅见SEI信号(~0 ppm)和少量稀释嵌锂阶段信号,说明负极可逆性良好。
·LP负极(3 bar):出现白色区域(可能是结晶电解质盐或分解产物)和金黄色的LiC₆颗粒,表明部分石墨颗粒在锂化状态下与电极失去电接触。NMR显示强LiC₁₂/LiC₆信号和锂金属信号,说明存在大量不可逆嵌锂。
·HP负极(37.5 bar):表面可见银白色沉积物(析锂),NMR同样显示强嵌锂信号。sXRD层间距分析表明HP负极的d₍₀₀₂₎显著增大,ToF-SIMS显示负极表面存在大量析锂,且大部分石墨颗粒在放电状态下仍处于锂化状态。
XPS分析进一步表明(图3a-c),LP负极表面的C=O信号强度更高,指示存在更多有机SEI组分;OP负极的LiF信号相对更强,体现了更稳定的SEI结构。
低堆压对正极的影响是本研究中最反直觉的发现之一。作者发现,LP条件下正极颗粒开裂更为严重,表现为裂纹数量和平均裂纹长度均增加(图3e,f),电极表面积增大40%(图3g)。裂纹主要沿与集流体成40-50°的剪切角方向扩展(图3h,i),与颗粒材料力学中的力链理论一致——低压下力链数量少,应力集中度高,更容易引发裂纹。

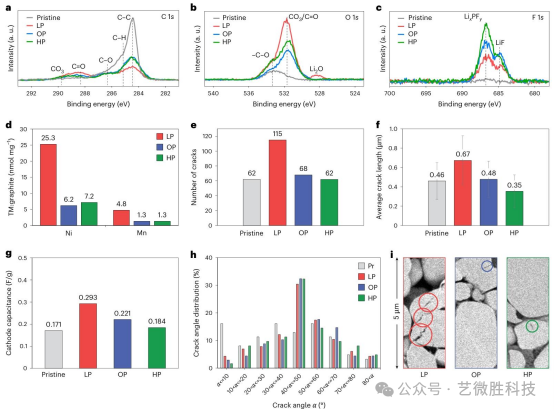

图3:不同堆压下循环后电极的界面退化与机械退化。a-c,C 1s、O 1s和F 1s的XPS光谱。d,MP-AES分析负极上的过渡金属元素含量。e,f,正极裂纹数量和平均长度统计。g,电极电容测量。h,裂纹角度分布。i,代表性裂纹的横截面SEM图像。
正极开裂的直接后果是过渡金属(Ni、Mn)溶出增加(图3d)。MP-AES分析显示,LP负极上的Ni含量为25.3 nmol mg⁻¹,远高于OP(6.2 nmol mg⁻¹)和HP(7.2 nmol mg⁻¹)。溶出的过渡金属迁移至负极后,不仅改变SEI组成(导致更厚、保护性更差的有机SEI),还会催化电解液分解,形成正反馈加速衰减。
基于系统的实验分析,作者提出了不同堆压条件下的退化模型(图4):

图4: 循环后电极中与堆叠压力相关的界面衰减与机械衰减行为。
·低堆压(图4a):正极开裂→ 表面积增大 → 过渡金属溶出增加 → 跨界面迁移 → 负极SEI过度生长 → 锂库存损失 + 石墨颗粒隔离 → 加速容量衰减。
·最佳堆压(图4b):界面接触良好,孔隙率适中,无过度副反应,SEI稳定,循环寿命最长。
·高堆压(图4c):电极压缩→ 孔隙率降低 → 电解液被挤出 → 离子传输受阻 → 局部过电位升高 → 负极析锂 → 锂库存快速消耗 → 加速失效。
本文开发的高精度堆压控制与膨胀测量工具,系统阐明了堆压、机械膨胀与电化学性能之间的耦合关系。对于典型的Gr||NMC811高能LIB化学体系,将恒定堆压提升至传统初始值的约四倍,可实现电池循环寿命翻倍。研究揭示了低堆压导致正极开裂、高堆压导致负极析锂的相反退化机制,为电池寿命延长提供了简单而有效的策略——优化并维持恒定堆压。这项工作不仅为实验室研究提供了标准化评估方法,也为工业界的电池设计和制造(如电动汽车电池组的压力管理)提供了明确指导。

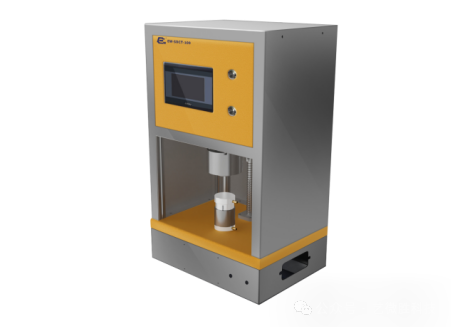

·本装置专为固态电解质、电池隔膜等材料的离子电导率测试设计,高性能电化学工作站搭载动态加压装置,通过高精度压力调控,精准分析堆叠压力与离子电导率的关联机制,为材料工艺优化提供关键数据支撑。装置支持多规格夹具定制,并可灵活选配控温、密封等模块,满足多样化实验需求。
